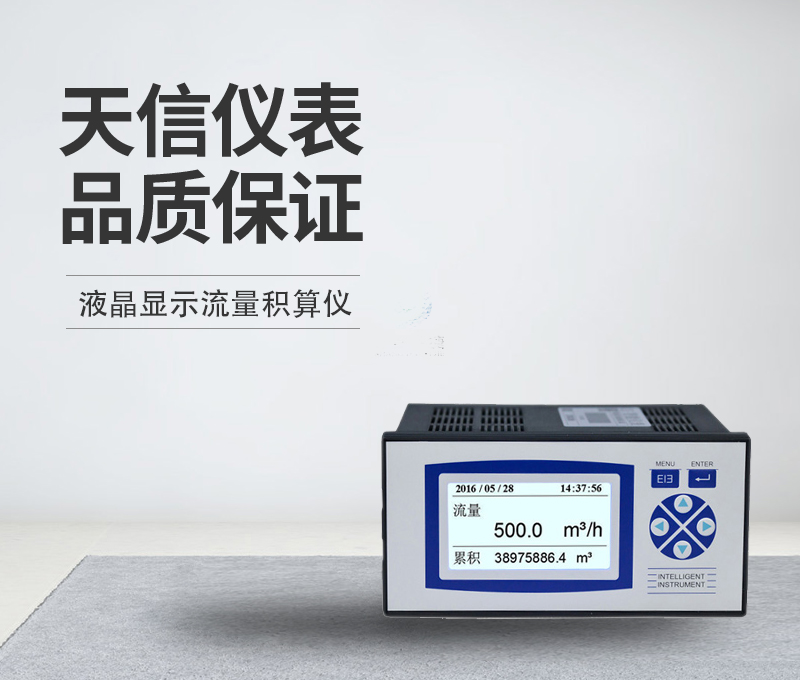

液晶显示流量积算仪
发布时间：2021-09-04 16:01来源：字体: 大 中 小
一、液晶显示流量积算仪技术指标
1、显示
屏幕：128*64点阵单色屏液晶显示器（LCD）
精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.
2、输入功能
流量通道：模拟量信号:4-20mA、0-10mA等信号；
频率信号:PI（频率范围：0-5000HZ，最大频率范围可定制）
温度通道：4-20mA、0-10mA、Pt100等信号
压力通道：4-20mA、0-10mA等信号
3、输出功能
配电输出：同时提供12VDC及24VDC配电，12VDC标准配电＜60mA，24VDC标准配电各路＜30mA
变送输出：支持1路流量通道的4-20mA标准电流变送输出，负载能力≤500Ω，方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
继电器报警输出：最多支持2路继电器报警输出，触点容量1A@250VAC/1A@30VDC（最大触点容量可定制），可组态上上限、上限、下限、下下限报警
4、供电电源
供电电源：默认220VAC/50HZ交流电源供电，支持24VDC或12VDC直流电源供电
5、保护功能
断电保护：内置存储器保护参数，断电后永久保存
时钟保护：集成硬件时钟，掉电后也能准确运行
6、误差精度
热电偶冷端补偿误差： ±2℃
时钟误差： ±2 秒/天
7、工作环境
环境温度：0～50℃（避免日光直晒）
环境湿度：0～85%R.H（无凝结）
8、仪表净重
净重：≤1.5Kg
二、液晶显示流量积算仪安装接线

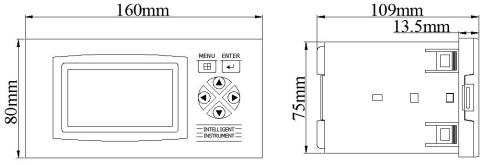

1、仪表尺寸

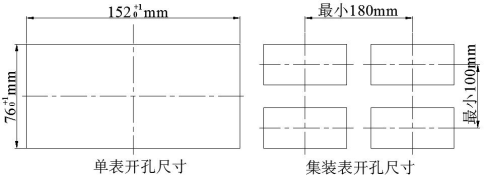

2、开孔尺寸
3、仪表安装
安装方法：
1、将仪表从安装面板（请使用钢板）前方推入安装孔中。其中安装面板厚度为（1.5~4.5）mm。
2、用仪表所带的安装支架如上图所示安装（仪表左右两侧各安装一个支架，仪表盘安装支架所用螺丝是M3标准螺丝）。
3、仪表表体安装完毕后，即可进行信号线和电源线的连接。
