    法兰差压液位变送器
    发布时间：2019-07-19 16:52来源：字体: 大 中 小
    一、法兰差压液位变送器概述
    TX3051LT法兰差压液位变送器结构上是由TX305DP系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经过液位法兰上膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。
    TX3051LT法兰差压液位变送器主要应用于测量罐体液位，然后将其转变成4～20mADC/HART电流信号输出。
    二、法兰差压液位变送器规格参数
    1、性能指标
    测量对象 粘稠的、温度较高的液体。
    2、量程范围
    量程代码 最小量程 最大量程 额定压力（最大值）
    LT4 1kPa 6kPa 液位法兰的额定压力
    LT5 4kPa 40kPa
    LT6 25kPa 250kPa
    LT7 200kPa 3MPa
    3、测量膜盒：不锈钢316L
    4、测量膜片：不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜。
    5、过程法兰：不锈钢304
    6、填充液：硅油、氟油
    7、密封圈：丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）
    8、变送器外壳 铝合金材质，外表喷涂环氧树脂
    9、外壳密封圈 丁腈橡胶（NBR）
    10、电气连接 M20×1.5电缆密封扣，接线端子适用于0.5mm2～2.5mm²的导线。
    11、过程连接 压力连接：法兰直接安装，法兰规格见选型表。
    12、低压侧压力容室上有NPT1/4内螺纹，连接附件见选型表。
    13、重量：DN50/2" 约7kg～10kg；DN80/3" 约8kg～11kg；DN100/4" 约9kg～12kg
    14、外壳防护等级 IP67

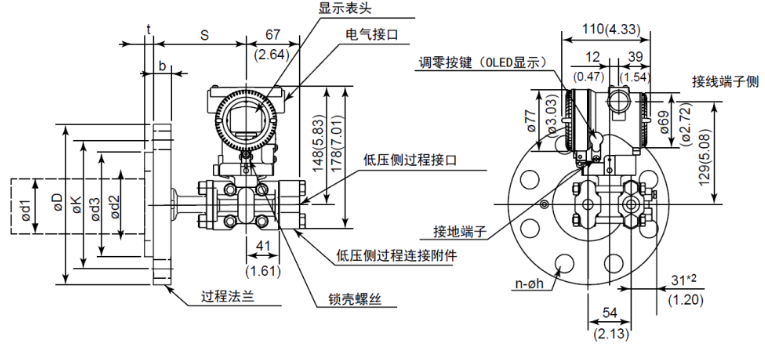

    三、法兰差压液位变送器外形尺寸

    四、法兰差压液位变送器选型指南
    TX3051- 法兰液位变送器
        代码 测量范围
    LT4 0～1.0kPa…6kPa
    LT5 0～4kPa…40kPa
    LT6 0～25kPa…250kPa
    LT7 0～200kPa…3MPa
        代码 输出
    E 4mA～20mA DC 按线性输出设定，叠加HART协议数字信号，带现地LCD显示
        代码 接液法兰膜片材质
    22 不锈钢316L
    23 哈氏合金C
    24 钽（仅平面式）
    25 蒙乃尔（仅平面式）
        代码 法兰尺寸及规格
    A DN50 DIN2501 E型 DN2526
    B DN80 DIN2501 E型 DN2526
    C DN 2" ANSI B 16.5 RF型ANSI16.5
    D DN 3" ANSI B 16.5 RF型ANSI16.5
    F DN 4" ANSI B 16.5 RF型ANSI16.5
        代码 额定压力
            压力等级 法兰压力标准
          1 PN 1.0MPa/4.0MPa DIN 2501
    2 PN 6.4MPa DIN 2501
    3 PN 10MPa DIN 2501
    6 150psi ANSI B 16.5
    7 300psi ANSI B 16.5
    8 600psi ANSI B 16.5（不包含DN4" ANSI B16.5）
        代码 插入筒长度
    L0 无（平面式）
    L1 插入长度50mm
    L2 插入长度100mm
    L3 插入长度150mm
        代码 填充液
        S 硅油 -30℃～200℃
        V 植物油 0℃～250℃
          代码 接液法兰膜盒面形式
    N 无
    1 316L上涂FEP（氟化乙烯丙烯共聚物）（温度≤180℃）
    2 316L上涂PFA（过氟烷基化物）（温度≤260℃）
      3 膜片贴PTFE膜（聚四氟乙烯膜，仅平面式）（温度≤200℃）
        代码 负压端过程连接附件
    P 无附件，夹块自带1/4NPT内螺纹
    N 1/2 英寸NPT内螺纹不锈钢腰型接头
    J M20x1.5 外螺纹不锈钢丁字螺纹接头
    C12 NPT1/2-M20×1.5转换接头(与选项N同时选配)
      C13 NPT1/4-M20×1.5转换接头(与选项P同时选配)
        代码 防爆等级
    S 标准型（无防爆）
    d 隔爆型 Exd IIC T6
    i 本安型Exia IIC T4

             TX3051-LT6[0-50kPa] E     22         B      1                     L 0    S                          N        P    d 完整的型号规格
